Серия AC
Эта серия представляет самый широкий ассортимент и включает в себя разъемы с 3, 4, 5, 6 и 7 контактами, с корпусами из металла (угловые, с контактами для пайки кабеля и IDC) и термопластика (с контактами для пайки кабеля и IDC). Все разъемы этой серии оснащены кабельными зажимами Jaws ("челюсти"). Такой кабельный зажим выдерживает усилие до 44 кг, что позволяет использовать такие разъемы в самых сложных условиях. Но у зажима Jaws есть и свои недостатки:
Стандартный зажим Jaws позволяет зафиксировать кабель диаметром от 3 до 6,5 мм. Если необходимо использовать кабель большего диаметра, Amphenol предлагает в своем ассортименте разъемы с "большим" кабельным зажимом. Такие разъемы имеют в своем обозначении букву J.
Зажим нельзя одеть уже после того как кабель припаян к контактной вставке. Так что если забыли это сделать придется выпаивать кабель. С опытом, после пары таких процедур, уже никогда не забудешь заранее при монтаже разъема установить кабельный зажим.

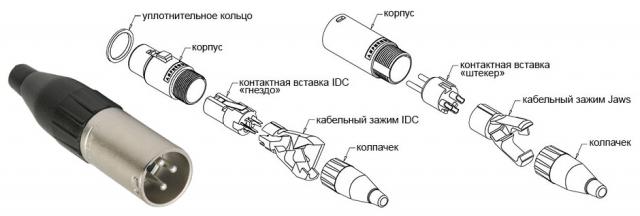

Также хочется отдельно остановиться на разъемах XLR с технологией IDC. IDC (Insulation-Displacement Connector) – разъём, смещающий изоляцию. В составе такого разъема имеется специальная контактная вставка с ножами и специальный кабельный зажим с канавками для позиционирования жил кабеля. Все что нужно для монтажа разъема IDC, это снять верхний слой изоляции кабеля, уложить жилы в канавки на кабельном зажиме и собрать разъем. Как вы видите, все очень просто. Из инструмента необходим только обычный нож.
